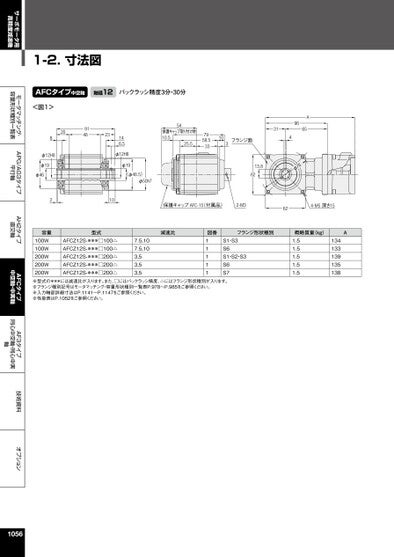

サーボモータ用高精度減速機モータマッチング・容量形状種別一覧表APG/AG3タイプ平行軸AH2タイプ直交軸AFCタイプ中空軸・中実軸AF3タイプ同心中空軸・同心中実軸技術資料オプション1-2.寸法図AFCタイプ中空軸軸径12バックラッシ精度3分・30分<図1>208914823φ12H8φ19φ46146.5φ12H8φ19(φ48.5)φ50h754保護キャップ取り付け時10.525.57958.533103フランジ面96A6531413.86267φ210保護キャップAFC-15(付属品)2-M3624-M5深さ15容量100W100W200W200W200W型式AFCZ12S-***□100△AFCZ12S-***□100△AFCZ12S-***□200△AFCZ12S-***□200△AFCZ12S-***□200△7.5,107.5,103,53,53,5減速比図番11111フランジ形状種別概略質量(kg)AS1・S3S6S1・S2・S3S6S71.51.51.51.51.5134133139135138※型式の***には減速比が入ります。また、□にはバックラッシ精度、△にはフランジ形状種別が入ります。※フランジ種別記号はモータマッチング・容量形状種別一覧表P.978～P.985をご参照ください。※入力軸部詳細寸法はP.1141～P.1147をご参照ください。※性能表はP.1052をご参照ください。1056
| <
|
> |
>>
