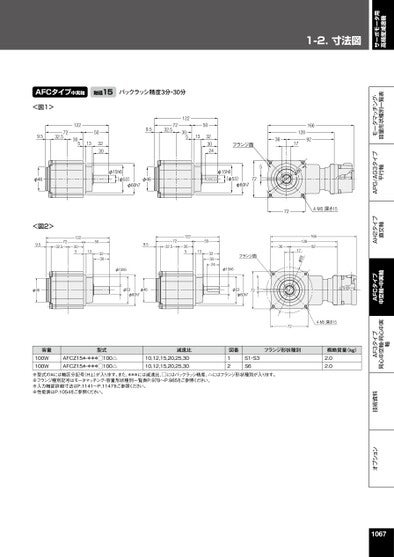

1-2.寸法図サーボモータ用高精度減速機オプション技術資料AF3タイプ同心中空軸・同心中実軸AFCタイプ中空軸・中実軸AH2タイプ直交軸APG/AG3タイプ平行軸モータマッチング・容量形状種別一覧表AFCタイプ中実軸軸径15バックラッシ精度3分・30分<図1>9.57232.5122305501332309.57232.51223055013323024φ46φ15h6(φ53)φ60h7φ46フランジ面365φ15h6(φ53)φ60h772166921281788φ<図2>9.57232.512230550133230φ469.57232.51223055013φ15h6φ53φ60h7φ46フランジ面323024φ15h65φ53φ60h772724-M5深さ1536165921281788φ724-M5深さ15容量100W100W型式AFCZ15#-***□100△AFCZ15#-***□100△減速比10,12,15,20,25,3010,12,15,20,25,30図番12S1・S3S6フランジ形状種別概略質量(kg)2.02.0※型式の#には軸区分記号(H,L)が入ります。また、***には減速比、□にはバックラッシ精度、△にはフランジ形状種別が入ります。※フランジ種別記号はモータマッチング・容量形状種別一覧表P.978～P.985をご参照ください。※入力軸部詳細寸法はP.1141～P.1147をご参照ください。※性能表はP.1054をご参照ください。1067
| <
|
> |
>>
